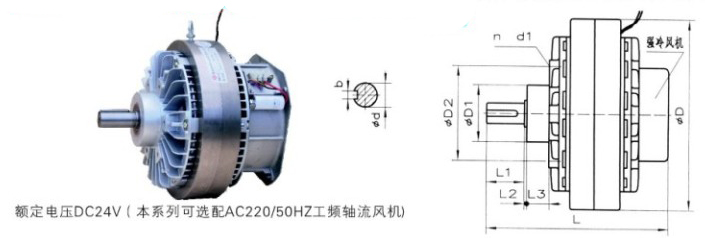

ZKB型單出軸、止口支撐、強制風冷磁粉制動器型號標準參照日本三菱電機ZKB-HBN-C，本公司產品和日本原裝產品的安裝尺寸上可以互換，在性能使用上可以替代日本原裝產品，降低設備維護與制造成本。強制風冷型磁粉制動器在允許滑差功率方面有很大提高，可以滿足客戶更多需求。
| 規格型號 |
額定
轉矩
N·m |
滑差
功率
W |
最大
電流
A |
最高
轉速
rpm |
外形尺寸 |
軸連接尺寸 |
止口支撐尺寸 |
風機功率 |
| D |
L |
d
(h7) |
b |
L1 |
L2 |
L3 |
D1
(g7) |
D2 |
n—d1×深度 |
| ZKB-2.5HBN |
25 |
500 |
1.24 |
1500 |
182 |
200 |
20 |
6 |
43 |
4 |
17 |
55 |
78 |
6-M6×12 |
25W |
| ZKB-5HBN |
50 |
750 |
2.15 |
1500 |
219 |
252 |
25 |
8 |
55 |
6 |
30 |
74 |
100 |
6-M6×15 |
50W |
| ZKB-10HBN |
100 |
1400 |
2.40 |
1500 |
278 |
325 |
30 |
8 |
65 |
7 |
28 |
100 |
140 |
6-M10×20 |
75W |
| ZKB-20HBN |
200 |
2200 |
2.63 |
1000 |
327 |
358 |
35 |
10 |
69 |
10 |
30 |
110 |
150 |
6-M10×20 |
75W |
| ZKB-40HBN |
400 |
4200 |
3.31 |
1000 |
395 |
425 |
45 |
14 |
92 |
12.5 |
35 |
130 |
200 |
8-M12×20 |
75W |
